Přehled produktu

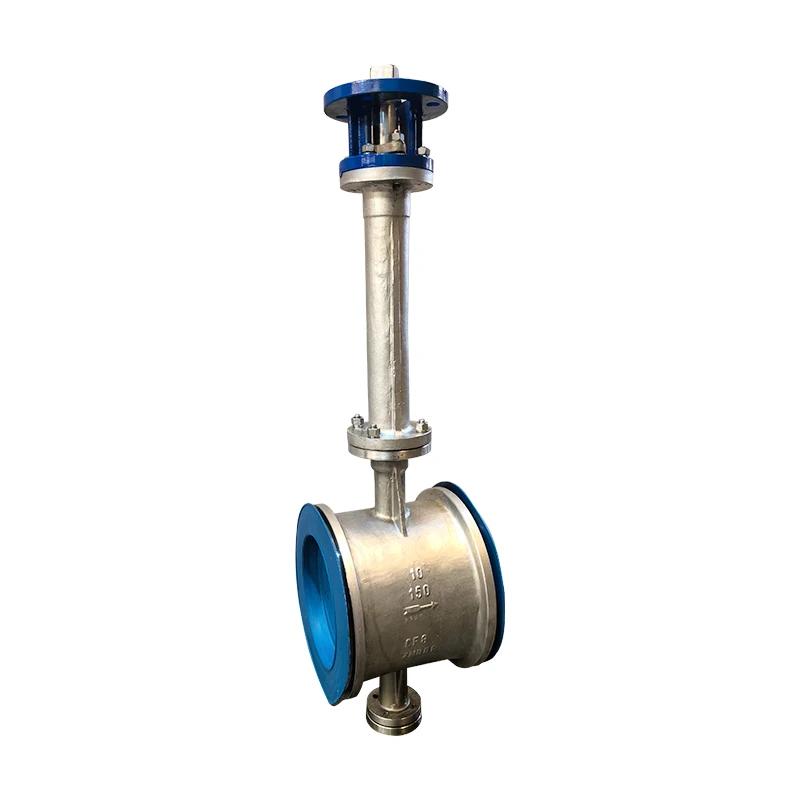

Náš nízkoteplotní škrticí ventil je navržen pro vysokou-integritu těsnění v ultra-nízkoteplotních aplikacích až do -196 stupňů . Díky optimalizovanému designu prodloužené kapoty udržuje těsnění ucpávky bezpečně v zóně okolní teploty, čímž eliminuje zamrzání vřetene a zajišťuje provozní bezpečnost v systémech LNG, kapalný dusík (LN2) a kapalný kyslík (LOX).
Technický rozsah
|
Rozsah velikostí |
DN40–DN1000 |
|
Hodnocení tlaku |
PN1,6–PN6,4 MPa |
|
Teplotní rozsah |
až do -196 stupňů (kryogenní služba) |
|
Ukončit připojení |
Oplatka / s přírubou |
|
Návrhové standardy |
GB/T 12238 / API 609 |
Konfigurace podporuje jak malé{0}}průměrové přesné řízení toku, tak velké{1}}průměrové průmyslové přepravní potrubí bez úprav systému.
Technická výkonnost
Odolnosti vůči tlaku až PN6,4 MPa je dosaženo díky zesílené odlévané struktuře a namáhání-optimalizované konstrukci těla.
Kryogenní výkon až do -196 stupňů je podporován prostřednictvím ověřeného výběru materiálů pro nízké-teploty a jakosti nerezové oceli odolné proti nárazu.
Speciálně navržená flexibilní kompozitní sedla-na bázi PTFE automaticky kompenzují rozdílnou tepelnou roztažnost a kontrakci, čímž zabraňují zaseknutí ventilu nebo deformaci sedla při rychlém tepelném šoku.
Strukturální kompatibilita s waferem a přírubovými spoji zajišťuje přímou instalaci do potrubních systémů ANSI/GB bez úprav.
Vestavěný- bezpečnostní mechanismus automaticky odvětrává přetlak z dutiny ventilu na stranu proti proudu, čímž zabraňuje katastrofickému selhání pláště způsobeného odpařováním kryogenní kapaliny.
Cílové průmyslové aplikace
Naše nízkoteplotní škrticí klapky jsou široce používány v odvětvích vyžadujících přísnou kontrolu kryogenních kapalin:
Infrastruktura LNG:Zařízení na zkapalňování, terminály pro příjem LNG a kryogenní přepravní tankery.
Vzduchové separační jednotky (ASU):Skladování a distribuce kapalného kyslíku, dusíku a argonu.
Chemie a petrochemie:Nízkoteplotní zpracování, výroba etylenu a chemická rafinace.
Letectví a obrana:Kapalné palivové palivové systémy a letecké pozemní podpůrné vybavení.
Globální standardy a dodržování
Kryogenní testování:Každá objednávka prochází přísným kryogenním testováním v souladu s BS 6364. Nabízíme 100% hydro-testování a speciální nízkoteplotní testování ponořením do kapalného dusíku- podle projektových specifikací.
Materiálové certifikace:Úplná sledovatelnost materiálu s původními EN 10204 3.1 MTR zahrnutými v každé zásilce.
Bezpečnostní normy:Požární-bezpečný design schválený podle API 607 (k dispozici na vyžádání).
FAQ
Otázka: Mají vaše ventily zprávy o zkoušce materiálu (MTR) EN 10204 3.1?
A: Ano. Každá zásilka obsahuje originální MTR ověřující chemické složení a mechanické vlastnosti nízkoteplotní nerezové oceli.
Otázka: Jak zaručíte nulový únik při -196 stupních?
Odpověď: Každá šarže prochází testem ponořením do kapalného dusíku. Kombinace kryogenního pnutí-nerezové oceli a našeho patentovaného kompozitního sedla PTFE zabraňuje toku chladu-a lámavosti materiálu.
Otázka: Jsou vaše rozměry plně kompatibilní se standardními potrubími API 609?
A: Ano. Naše přírubové a destičkové ventily přísně vyhovují API 609 a GB/T 12238, což umožňuje přímou výměnu-na místě bez úpravy potrubí.
Otázka: Jaké mezinárodní kryogenní normy splňují vaše ventily?
Odpověď: Naše kryogenní klapky jsou navrženy a testovány v souladu s normou BS 6364 (Specifikace pro ventily pro kryogenní provoz) a ISO 28921. Poskytujeme plnou sledovatelnost s normami EN 10204 3.1 MTR a na požádání lze poskytnout certifikaci požární-bezpečnosti (API 607).
Otázka: Lze upravit délku prodloužené kapoty?
A: Ano. Můžeme přizpůsobit prodlouženou délku vřetene/krytu podle vašich konkrétních požadavků na tloušťku izolace chladicího-boxu nebo potrubí, abychom zajistili, že ucpávka zůstane v zóně okolní teploty.
Otázka: Jak zajistíte orientaci a odvzdušnění kryogenní klapky během instalace?
Odpověď: Naše ventily mají na těle šipky označující směr proudění a speciální design pro odlehčení tlaku v dutině, aby se zabránilo přetlaku. Podrobné instalační kontrolní seznamy pro vertikální a horizontální konfigurace jsou součástí každého návodu.
Otázka: Jaká dokumentace je poskytována pro mezinárodní celní odbavení a audit projektu?
Odpověď: Každá zásilka je dodávána s kompletním balíkem dokumentace, včetně originálních EN 10204 3.1 MTR, zpráv o tlakových zkouškách, certifikátů kryogenních testů BS 6364 (pokud jsou objednány) a certifikátu původu.
